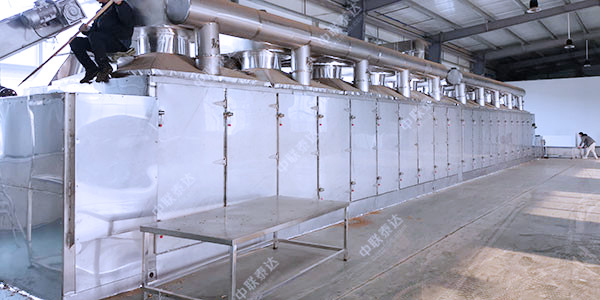

网带式烘干机

设备亮点节能环保;耗能低,占地面积小;操作简单,可控性高。

【最低水分】: 低于5%,可根据要求调整

【生产能力】: 0.2-10t/h

【应用范围】: 适合化工、食品、医药、饲料、建材、材料、冶炼、能源、煤炭等行业使用。

【产品介绍】: 网带式烘干机用于烘干脱水蔬菜、颗粒饲料、中药材、金银花、果脯、蛋托、型煤、球团等物料。

产品介绍

    网带烘干机又叫带式干燥机,是一种常见的连续式干燥设备。由单层或者多层透气的传送带和烘干厢组成,热源通常是蒸汽或者燃气及其他燃料产生的热风,泰达网带烘干机也支持电加热和热泵系统。
    网带烘干机可广泛应用在食品、医药、煤炭、建材、电子等行业,特别适用于透气较好的片状、条状、颗粒状物料的干燥,对滤饼类的膏状物料,也可通过造粒机或挤条机制成型后进行干燥。网带式烘干机将所要处理的物料通过适当的铺料机构,如布料器、摆动带、粉碎机或造粒机,分布在输送带上,输送带通过一个或几个加热单元组成的通道,每个加热单元均配有空气加热和循环系统,每一个通道有一个或几个排湿系统,在输送带通过时,热空气从上往下或从下往上通过输送带上的物料,循环风道左右循环,在输送过程中从而使物料能均匀干燥。 网带式烘干机典型适用物料有: 脱水蔬菜、颗粒饲料、味精、椰蓉、有机颜料、合成橡胶、丙稀纤维、药品、药材、小木制品、电子无器件老化、碳酸钙、白碳黑等。中药材、金银花、果脯、蛋托、型煤、球团,挤条后的污泥等各类物料。制造材质上一般分为碳钢材质、镀锌板材质、保温模块材料、不锈钢材料,网带材质一般分为不锈钢、特氟龙、冲孔板等材质。根据场地布置需求,一般长度在30m以内,也可通过多个模组组合成更长的单元,烘干机的组合上,既支持串联组合,也支持并联系统,物料在网带烘干机内的停留时间可控,容易烘干的产品一般停留时间为20-30分钟,难烘干的物料,停留时间可达8-24h之久。




工作原理

网带烘干机

泰达网带烘干机的工作原理:
网带烘干机将所要处理的物料通过布料机构分布在上层网带上,输送网带一般采用12-60目的钢丝网带,输送带通过一个或几个加热单元组成的通道,由传动装置拖动在干燥机内往返移动,每个加热单元均配有空气加热和循环系统,每一个通道有一个或几个排湿系统,在输送带通过时,热风在物料间穿流而过,水蒸气从排湿孔中排出,从而达到均匀干燥的目的。箱体长度由标准段组合而成,为了节约场地,可将烘干机制成多层式,常见的有二室三层、二室五层、长度6-40m,有效宽度0.6-3.0m。烘干前原料可以通过预烘干输送机预烘干,烘干后的产品可以直接排出,也可以经过冷却输送带吹冷风冷却。

技术知识
网带式烘干机主要适用物料...
突出优势

突出优势

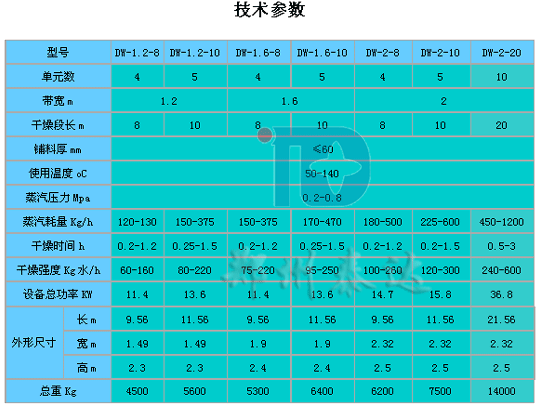

技术参数
型号 DW-1.2-8 DW-1.2-10 DW-1.6-8 DW-1.6-10 DW-2-8 DW-2-10
单元数 4 5 4 5 4 5
带宽m 1.2 1.6 2
干燥段长m 8 10 8 10 8 10
铺料厚mm 10-80
使用温度oC 50-120
蒸汽压力Mpa 0.2-0.6
蒸汽耗量Kg/h 120-130 150-375 150-375 170-470 180-500 225-600
换热面积m2 272 340 352 440 448 560
干燥时间h 0.2-1.2 0.25-1.5 0.2-1.2 0.25-1.5 0.2-1.2 0.2-1.5
干燥强度Kg水/h 60-160 80-220 75-220 95-250 100-260 120-300
风机数量 5 6 5 6 5 6
风机总功率kw 9.9 12.1 9.9 12.1 18.2 22.2
设备总功率kw 11.4 13.6 11.4 13.6 19.7 23.7
外形尺寸 长 m 10.05 12.05 10.05 12.05 10.05 12.05
宽 m 1.5 1.5 1.91 1.91 2.33 2.33
高 m 3.15 3.15 3.15 3.15 3.65 3.65
总重Kg 4800 5780 5400 6550 6350 7800
