套筒烘干机

套筒烘干机

【最终水分】:低于5%
【生产能力】:0.5-30t/h
【应用范围】:适合农场、粮站、种粮专业户使用。
【产品介绍】:套筒烘干机用于烘干烘干一定温度和粒度范围内颗粒物料等物料,技术先进,功能齐全。



一、套筒烘干机适用范围
    套筒烘干机主要用于烘干一定温度和粒度范围内颗粒物料,如:干粉砂浆行业所用的黄砂,铸造行业用的各种规格型砂,建材水泥行业用的高炉矿渣,小粒度粘土,化工行业用于不起化学变化、不怕高温及烟尘弄脏的小颗粒物料。根据不同行业对烘干后物料终水分的要求,烘干后的物料含水量可以达到1-0.5%以下。
    进入烘干机内的物料以不粘筒壁及扬料板为宜,进入烘干机内热交换的气体温度不宜高于750℃如有特殊要求高温烘干,烘干机的入口处内筒及扬料板可用耐热钢板制造。

二、套筒烘干机工作原理
    组合式套筒烘干机是有三个不同直径的同心圆彼此镶嵌组合而成,作为烘干机的主体。主体通过两端的轮带水平旋转在两端的四个托轮上,筒体的入料端设有燃油、燃气、燃煤等等热风炉装置。卸料端设有防尘罩及自动下料装置。防尘罩通过管道与除尘器相连,除尘设备、喂料设备及输送设备可根据用户工艺条件要求另行设计。
    物料由供料装置进入回转滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换,物料移动至内层的另一端进入中层,进行逆流烘干,物料在中层不断地被反复扬进,呈进两步退一步的行进方式,物料在中层既充分吸收内层滚筒散发的热量,又吸收中层滚筒的热量,同时又延长了干燥时间,物料在此达到最佳干燥状态。物料行至中层另一端而落入外层,物料在外层滚筒内呈矩形多回路方式行进,达到干燥效果的物料在热风作用下快速行进排出滚筒,没有达到干燥效果的湿物料因自重而不能快速行进,物料在此矩形抄板内进行充分干燥,由此完成干燥目的。

三、泰达套筒烘干机的优势
1、无漏风现象,彻底解决了密封难点,2小时内就可安装完毕。
2、可根据用户要求轻松调控所要的终水分指标。
3、出料温度<50度,可直接进料库,无需进冷却棚冷却。
4、外筒体温度60度,废气温度<100度,除尘设备布袋适用时间长2倍以上,出来都是水蒸气。
5、煤耗是单筒烘干机的1/3,节电40%。吨标煤耗<9公斤,小型号烘干机年节煤为50-100万元,大型号烘干机年节煤100-200万元。
6、设备投资是国外进口产品的1/6,采用合金钢板制造,比普通钢板耐磨3-4倍。
7、物料初水分15%,终水分确保0.5-1%以下,是水泥厂矿渣粉和干混砂浆生产线首选产品。
8、热效率高达80%(传统单筒烘干机热效率仅为32%)提高热效率48%。
9、燃料可适应白煤、烟煤、煤矸石、油、汽,能烘20-40mm以下块料、粒料、粉状物料、
10、比单筒烘干机减少占地面积50%左右,土建投资降低50%左右。

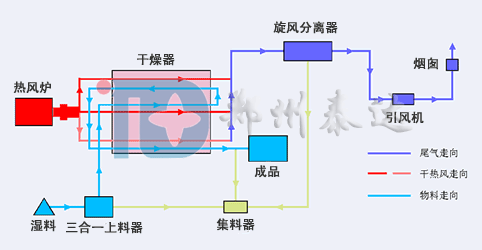

套筒烘干工艺流程

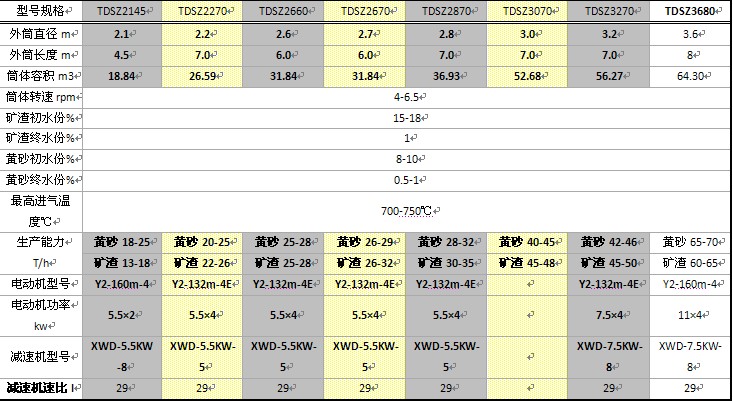

五、套筒烘干机技术参数

套筒烘干技术参数

详细技术参数请电咨询或来函咨询:13937155129 0371-67793637
