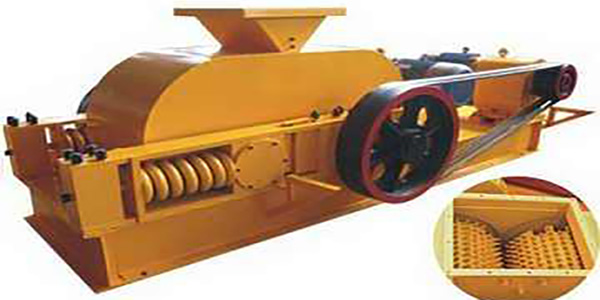

双齿辊破碎机

设备亮点节能环保;耗能低,占地面积小;操作简单,可控性高。

【制作周期】: 10-20天

【生产能力】: 30-300t/小时

【进料粒度】: ≤1050mm

【出料粒度】: ≤15-200mm

产品介绍

  双齿辊破碎机简介:齿辊破碎机或双齿辊破碎机具有体积小,破碎比大(5-8),生产率高(比我国现在2PGC齿辊破碎机生产率高1-2倍),被破碎物料粒度均匀,过粉碎率低,维修方便,过载保护灵敏,安全可靠等特点。本机适用于煤炭、冶金、矿山、化工、建材等行业更适用于大型煤矿或选煤厂原煤(含矸石)的破碎。

工作原理

双齿辊破碎机设备组成:
  1、主动齿辊,2、减速机,3、液压联轴器,4、电机,5、电动供油泵,6、被动齿辊,7、弓形齿板,8、边齿板,9、边齿板座,10、下机体,11、测速器.



  当物料进入机器的破碎腔以后,物料受到转动辊轴的啮力作用,使物料被逼通过两辊之间,同时受到辊轴的挤轧和剪磨,物料即开始碎裂,碎裂后的小颗粒沿着辊子旋转的切线,通过两辊轴的间隙,向机器下方抛出,超过间隙的大颗粒物料,继续被破碎成小颗粒排出。
  双齿辊破碎机是由高速、强力做相向运转的齿辊组成。符合两齿辊间隙的物料自由落下,大于两齿辊间隙的物料受辊齿咬合作用力,被瞬间破碎,自由落下,达到破碎目的,满足粒度要求。相对辊差速运转,可以互相清理齿缝间的物料,从而杜绝粘、堵现象,且使物料不能在齿辊上停留避免了重复破碎,不至于被过粉碎。

突出优势

    一、结构紧凑、尺寸小、高度突出小;
    二、干矿、湿矿、泥矿和粘矿都适用,不堵塞;
    三、高的生产能力,可达14000t/h;
    四、操作费用低;
    五、易于维护,便于维修;
    六、产品尺寸均整,没有过大颗粒,粒度尺寸不过限;
    七、过细与粉末形的产品少,更加适用于碎石行业、煤及焦炭的破碎;
    八、破碎机具有双重过载和过铁保护。其一为采用的液力联轴节,当过载过铁时,破碎机停止转动,其二破碎机轮齿轴可反转排出不可破碎矿物料或铁块。

技术参数
规格型号 进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
重 量
(kg)
外形尺寸
(L×W×H)

2PGC400×250

80-100

10-50

7-15

2×5.5

1300

2400×950×650

2PGC400×400

180-260 10-50

15-30

2×7.5

1800

2400×1250×650

2PGC450×500

300-500

15-100

30-60

7.5×2

3800

2660×1900×826

2PGC600×750

300-600

20-120

60-100

11×2

7200

2780×3065×1310

2PGC600×900

300-600

30-150

80-120

18.5×2

7800

4500×1900×1350

2PGC900×900

600-900

30-200

150-200

22×2

13500

4100×2200×1550

2PGC900×1200

700-950

30-200

180-220

2x37

18800

5823×2420×1635

2PGC1200×1500

800-1050

30-200

200-300

55×2

52000

7010×4500×2050
