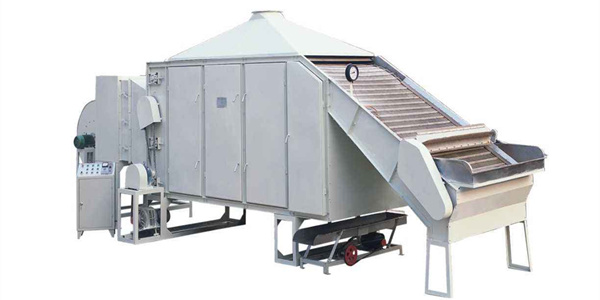

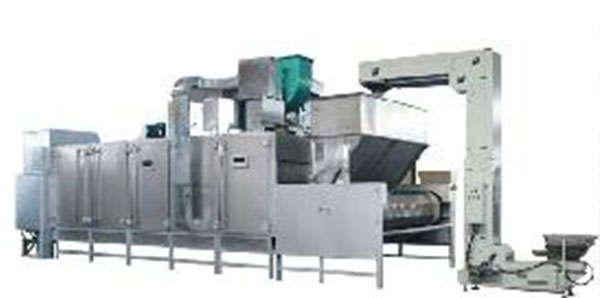

翻板式烘干机

翻板式烘干机

【最终水分】:低于5%
【生产能力】:0.5-30t/h
【应用范围】:适合煤炭、矿山、冶金、耐火材料、化工、建材等专业户使用。
【产品介绍】:翻板式烘干机用于烘干高水分的煤炭、矿粉、易碎料块等物料,技术先进,功能齐全。

泰达翻板式烘干机优势:

1.自制精加工高强度导轨

2.链轮采用自动张紧装置

3.专利设计翻板结构倾翻自如

4.耐热钢质网孔栅板高强不变形

5.专利翻板结构确保滚轮同轴

6.独特风道设计提高型球质

7.配置专用清理设备减少故障



翻板式烘干机适用范围:

     适用于煤炭、矿山、冶金、耐火材料、化工、建材等行业中各种物料型球(块)的烘干作业,也可用于易碎料块的烘干。



翻板式烘干机原理:

       翻板式烘干机是一种基于双向输送原理的烘干设备。物料经压球机压成含一定水分的型球,由烘干机尾部经进料斗流入烘干机上层翻板,进料斗对型球有缓冲和布料作用,物料经翻板平稳运行到烘干机头部,由翻板机构流入下层,再送回机尾,如此往复,型球在热风烘烤下,逐步干燥,由机尾部送出。热风可根据用户条件进行配置,如独立热风炉、热烟气等。



翻板式烘干机特点:



1.导轨采用自制精加工的专用轨道,根据物料特性及布料特点进行优化设计,可确保其直线度与强度,且链轮运行阻力小,由导轨配合完成的翻板机构是我公司的独特结构,可确保翻板倾翻自如。

2.链轮采用自动张紧装置,链板运行平稳,配合良好的导轨可有效解决掉链、卡链、跑偏等现象。

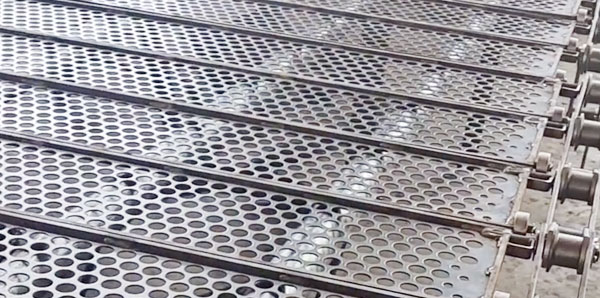

3.翻板选用耐热钢冲成网孔状,具有强度高,不易变形,透气性好。翻板两侧连接链条滚轮,我公司独特的翻板结构可确保两侧滚轮同轴且方便拆卸与安装.

4.链板根据工况特点选用电磁调速或变频调速传动,可根据需要调节运转速度,控制烘干时间。

5.设有防火装置,窑头、窑中、窑尾、装分别装有测温装置并可数字显示,便于掌握和控制窑内温度,烟道进风口设有烟闸门,一旦机械出现故障,可立即隔断热源,防止起火。

6.根据物料初水份及物料的特点,采用上进风或层间布风,热风分布均匀,并有效防止型球因急剧受热而产生龟裂、爆裂,从而提高型球质量并减少破损率。

7.根据物料水分及热风温度等条件合理选择负压引风或正压鼓风。

8.设备下部配置专用清理设备,并最终把尘粒导出,从而减少操作强度及设备故障。



翻板式烘干机规格参数




型号
翻板层数 链轮中心距(mm) 翻板宽度(mm) 烘干时间(h) 主机功率(kw) 热风温度(℃) 脱水率(%) 产量(t/h) 重量(t) 外型尺寸(mm)
HGS5 2 14548 1800 1.5-3 4 300-350 7-9 5 22.8 15644 5381 3280
HGS10 4 10950 1000 0.5-1 1.5×4 200 5-6 5-10 69 12955 4330 6710
HGS25 4 43348 1200 1.5-3 11×2 200 3.5-4 20-25 86.3 47145 3821 4918
HGS40 4 34650 2000 1-2 11×2 350 4-6 40 151.6 37000 7000 6000
